在半导体制造（尤其是5nm及以下先进制程）中，耐刻蚀陶瓷涂层是保护核心设备（如刻蚀机、CVD设备）免受高能等离子体腐蚀的“铠甲”。它直接关系到晶圆的良率和设备的使用寿命。
以下是关于该技术的核心解析：
一、 为什么需要耐刻蚀陶瓷涂层？
在半导体的干法刻蚀工艺中，设备腔体内会充满CF₄、SF₆、Cl₂等高活性的腐蚀性气体等离子体。如果没有防护，腔体金属内壁和部件会被迅速侵蚀，产生金属离子和颗粒污染。这些微小的污染物一旦掉落在晶圆上，就会导致芯片短路或断路，造成良率暴跌。
陶瓷涂层凭借极高的化学惰性、高硬度和绝缘性能，能有效阻隔等离子体，解决这一痛点。
二、 主流陶瓷涂层材料
目前业界最常用的两种核心材料是氧化钇（Y₂O₃）和氧化铝（Al₂O₃）。
1. 氧化钇（Yttrium Oxide, Y₂O₃）—— 刻蚀腔体的“终极护盾”
耐氟等离子体腐蚀： 在刻蚀过程中，材料会与氟离子反应生成氟化物。氧化铝生成的AlF₃沸点仅为1297℃，容易挥发成蒸汽污染晶圆；而氧化钇生成的YF₃沸点高达2230℃，极其稳定，不易挥发。
极低金属杂质： 高纯氧化钇（≥99.99%）能最大程度避免过渡金属污染晶圆。
优异的介电性能： 涂层越厚，抵抗介质击穿的能力越强。
应用部位： 刻蚀机腔体内壁、内衬、聚焦环、气体喷淋头以及窗视镜等。
2. 氧化铝（Aluminum Oxide, Al₂O₃）—— 高性价比的多面手
性能均衡： 具有高纯度（可达99.99%）、良好的化学稳定性和出色的机械强度。
应用部位： 广泛用于刻蚀机的腔体防护，以及薄膜沉积设备（CVD/PVD）中的静电吸盘（ESC）、陶瓷加热器、气体喷嘴等。
(注：为了平衡成本与性能，科研人员也开发了氧化钇基复合材料，如钇铝石榴石（YAG）和氧化钇稳定氧化锆（YSZ），它们不仅保留了耐刻蚀性，还大幅提升了机械强度和降低了成本。)
三、 核心制备工艺：等离子喷涂

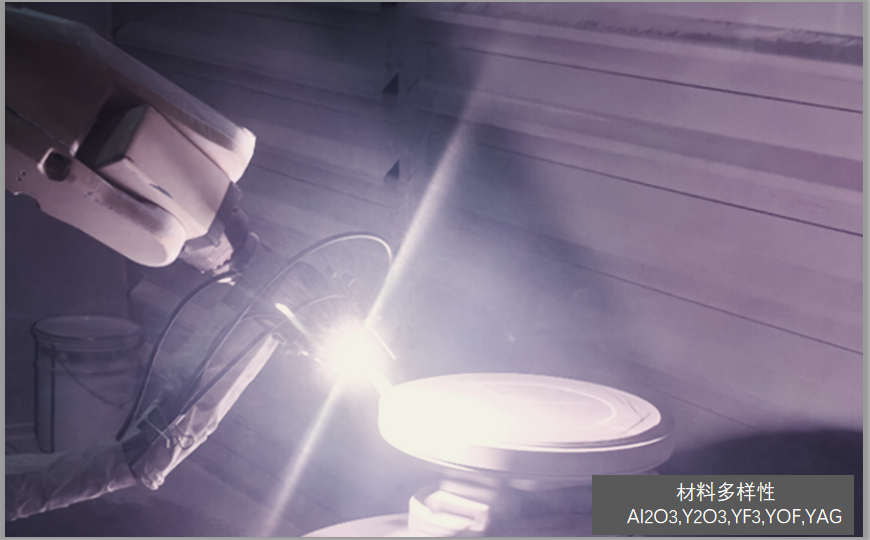

要在复杂的设备部件上均匀覆盖一层致密的陶瓷“铠甲”，目前主流采用的是等离子喷涂技术，针对半导体级别的要求，衍生出了多种高级工艺：
大气等离子喷涂 (APS)： 基础工艺，用于一般部件的抗氧化、耐磨涂层。
低压等离子喷涂 (LPPS)： 在低气压环境下进行，能显著减少涂层中的氧化物杂质，提高致密度和结合强度（可达300MPa），适用于高纯度要求的部件。
悬浮液等离子喷涂 (SPS)： 使用纳米/亚微米级的陶瓷粉末悬浮液进行喷涂，解决了纳米粉末易团聚的问题，能制备出极其致密、孔隙率极低（<1%）的涂层，完美契合先进制程的防腐蚀需求。
四、 技术发展趋势
随着芯片制程不断微缩，对陶瓷涂层的要求也在迈向极致：
纯度极限化： 粉末和涂层纯度要求已达99.999%（5N级）甚至更高，金属杂质需控制在0.0001%以下。
复合化与多元化： 除了氧化钇和氧化铝，氮化铝（AlN）、高熵陶瓷、Cr₂O₃基复合陶瓷等新材料体系正在被开发，以满足不同特种气体的耐腐蚀及特定的导热/导电需求。
性能跃升： 新一代的优化涂层（如氟氧化钇 YOF 涂层）耐刻蚀性能相较传统技术已有数倍的提升。
